Pneumaattisen venttiilirungon valu: kuinka valutekniikka muodostaa luotettavia pneumaattisia ohjauskomponentteja

Pneumaattisessa järjestelmässä ihmiset kiinnittävät usein huomiota sylintereihin, toimilaitteisiin ja ohjausventtiileihin, muttaventtiilin runkoitsessään on komponentti, joka tukee hiljaisesti koko ilmavirran ohjausprosessia.

Pneumaattinen venttiilirunko ei välttämättä ole ulkopuolelta monimutkaisen näköinen osa, mutta sen sisäiset kanavat, tiivistyspinnat, materiaalin laatu ja mittatarkkuus vaikuttavat suoraan koko venttiilikokoonpanon suorituskykyyn.

Tarkkuusmetallikomponenttien valmistajana ymmärrämme, että venttiilirunko ei ole pelkkä metallikotelo. Se on painetta kantava osa, jonka on tasapainotettava lujuus, koneistustarkkuus, ilmavirran suunnittelu ja tuotannon tasaisuus. Valutekniikka tarjoaa tehokkaan tavan luoda venttiilirunkoja, joissa on monimutkaiset sisäiset rakenteet ja jotka täyttävät teollisuuden vaatimukset.

Mikä on paineilmaventtiilin runko?

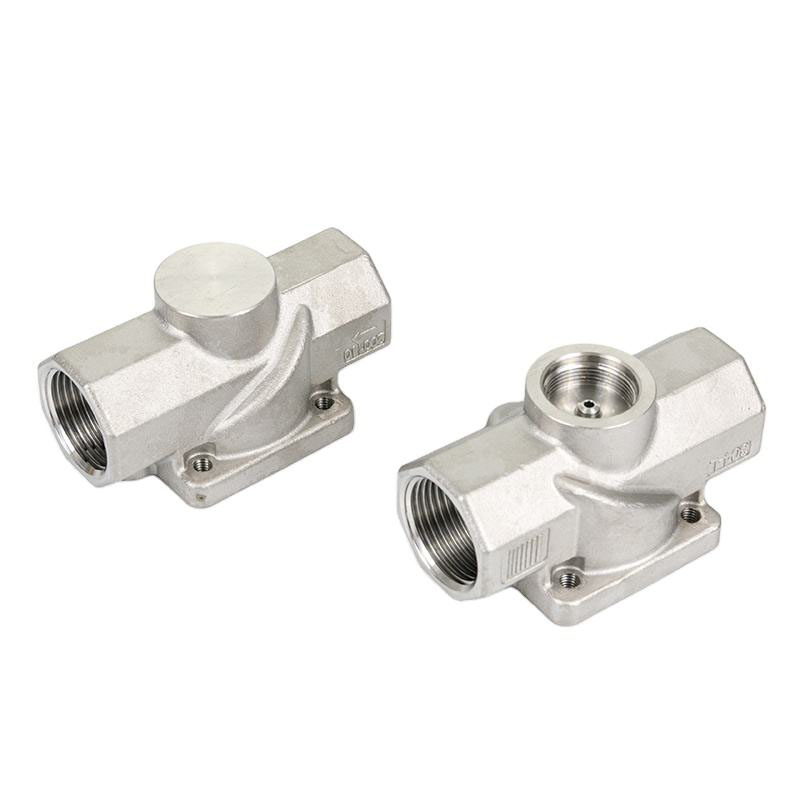

A Casting pneumaattinen venttiilirunkoon valuprosessien avulla valmistetun pneumaattisen venttiilin pääkotelo.

Sen päätehtäviin kuuluvat:

Toisin kuin yksinkertaiset metallikappaleet, jotka on koneistettu muotoon, valetut venttiilirungot muodostetaan kaatamalla sulaa metallia erityisesti suunniteltuun muottiin. Näin valmistajat voivat luoda monimutkaisia ​​muotoja ja sisäisiä kanavia, joiden valmistaminen perinteisillä koneistusmenetelmillä voi olla vaikeaa tai kallista.

Valun jälkeen suoritetaan yleensä lisäprosesseja, kuten koneistus, pintakäsittely ja tarkastus vaadittujen mittojen ja suorituskyvyn saavuttamiseksi.

Miksi valua käytetään paineilmaventtiilin rungoissa?

Venttiilin rungossa on yleensä useita ilmakanavia, asennusreikiä ja tiivistysalueita. Näiden rakenteiden valmistus vaatii sekä tehokkuutta että tarkkuutta.

Valu tarjoaa useita käytännön etuja.

Sopii monimutkaisiin sisärakenteisiin

Pneumaattinen venttiilirunko sisältää usein sisäisiä ilmavirtauskanavia, jotka määrittävät paineilman liikkumisen järjestelmän läpi.

Valulla valmistajat voivat luoda lähes verkon muotoisia komponentteja, jotka sisältävät perusrakenteen jo ennen koneistusta.

Tämä auttaa vähentämään materiaalihukkaa ja parantamaan tuotannon tehokkuutta erityisesti monimutkaisen geometrian komponenttien kohdalla.

Parempi tuotantotehokkuus erävalmistuksessa

Teollisuuden pneumaattisissa laitteissa venttiilirunkoja valmistetaan usein suuria määriä.

Verrattuna kaikkien osien valmistukseen kiinteästä metallista koneistukseen, valu voi lyhentää käsittelyaikaa ja parantaa erien välistä yhtenäisyyttä.

Tämä tekee valusta sopivan sovelluksiin, jotka vaativat vakaata syöttöä ja toistettavaa laatua.

Joustavat materiaalivaihtoehdot

Erilaiset pneumaattiset sovellukset vaativat erilaisia ​​materiaaliominaisuuksia.

Yleisiä valuventtiilirungoissa käytettyjä materiaaleja voivat olla:

Materiaalin valinta riippuu tekijöistä, kuten käyttöympäristöstä, painevaatimuksista, korroosio-olosuhteista ja painonäkökohdista.

Tärkeimmät tekijät, jotka vaikuttavat valetun pneumaattisen venttiilirungon laatuun

Vaikka valu tarjoaa valmistusetuja, lopullinen suorituskyky riippuu monista yksityiskohdista.

Valumateriaalin laatu

Materiaali vaikuttaa suoraan:

Esimerkiksi kevyet alumiiniseoksesta valmistetut venttiilirungot valitaan usein, kun painon vähentäminen on tärkeää, kun taas ruostumattomasta teräksestä valmistetut vaihtoehdot voivat olla parempia ympäristöissä, joissa vaaditaan vahvempaa korroosionkestävyyttä.

Sisäinen valulaatu

Venttiilin runko tarvitsee suhteellisen tiheän sisäisen rakenteen.

Mahdolliset valuvirheet, kuten:

saattaa vaikuttaa tiivistyksen suorituskykyyn ja luotettavuuteen, jos sitä ei valvota kunnolla.

Siksi valuprosessin ohjaus on tärkeä osa venttiilirungon valmistusta.

Koneistustarkkuus

Valu luo perusmuodon, mutta monet kriittiset alueet vaativat edelleen työstämistä.

Tärkeitä työstöalueita ovat yleensä:

Pienetkin mittaerot voivat vaikuttaa kokoonpanon tarkkuuteen ja venttiilin suorituskykyyn.

Pintakäsittely

Sovelluksesta riippuen valetut pneumaattiset venttiilirungot saattavat vaatia pintakäsittelyjä ulkonäön, korroosionkestävyyden tai kestävyyden parantamiseksi.

Yleisiä prosesseja ovat:

Pneumaattisten venttiilirunkojen valun yleiset sovellukset

Valu pneumaattisia venttiilirunkoja käytetään laajalti eri teollisuudenaloilla, joilla tarvitaan paineilman ohjausta.

Teollisuuden automaatiolaitteet

Automaatiojärjestelmät riippuvat voimakkaasti pneumaattisista osista liikkeessä ja ohjauksessa.

Venttiilirungot löytyvät yleensä seuraavista:

Valmistuslaitteet

Monet valmistuskoneet käyttävät pneumaattisia järjestelmiä, koska ne tarjoavat nopean reagoinnin ja luotettavan toiminnan.

Valettuja venttiilirunkoja käytetään erilaisissa pneumaattisissa ohjausyksiköissä ilmavirran hallintaan.

Autojen tuotantolinjat

Autotehtaat käyttävät pneumaattisia järjestelmiä:

Vakaa venttiilin suorituskyky on tärkeää tuotannon tehokkuuden ylläpitämiseksi.

Pakkaus- ja elintarviketeollisuuden laitteet

Pneumaattiset venttiilit ovat yleisiä myös pakkauskoneissa, koska paineilmajärjestelmät voivat tarjota puhtaan ja joustavan liikkeenhallinnan.

Venttiilin rungon materiaali- ja pintavaatimukset voivat vaihdella työympäristön mukaan.

Kuinka paineilmaventtiilin runko valmistetaan?

Vaikka prosessit vaihtelevat suunnittelusta ja materiaalista riippuen, tuotanto sisältää yleensä useita vaiheita.

Muotin valmistus

Ensimmäinen vaihe on muotin luominen venttiilirungon suunnittelun perusteella.

Muotti määrittää valukappaleen perusmuodon ja sisäisen rakenteen.

Metallin valu

Sula metalli kaadetaan muottiin ja annetaan jähmettyä.

Tässä vaiheessa lämpötilan säätö ja prosessinhallinta vaikuttavat lopulliseen valulaatuun.

Puhdistus ja tarkastus

Kun valu on poistettu muotista, ylimääräinen materiaali poistetaan ja pinta puhdistetaan.

Tämän jälkeen valmistajat tarkastavat valukappaleen ulkonäön ja rakenteen laadun.

CNC-työstö

Tarkkuusalueet koneistetaan piirustusvaatimusten mukaan.

Tämä vaihe varmistaa tarkan asennuksen muiden pneumaattisten komponenttien kanssa.

Lopullinen testaus

Sovellusvaatimuksista riippuen tarkastus voi sisältää:

Valu pneumaattinen venttiilirunko vs koneistettu venttiilirunko

Molemmilla tavoilla on omat etunsa. Sopiva valmistusmenetelmä riippuu suunnittelun monimutkaisuudesta, määrästä, materiaalista ja suorituskykyvaatimuksista.

Pneumaattisten venttiilirunkojen valmistuksen tuleva kehitys

Teollisuusautomaation kasvun myötä pneumaattiset komponentit ovat siirtymässä kohti pienempää kokoa, parempaa tehokkuutta ja parempaa luotettavuutta.

Tulevaisuuden venttiilirungon valmistus voi keskittyä:

Teollisuuden laitteiden tarkentuessa vaatimukset venttiilirungon laadulle kasvavat edelleen.
