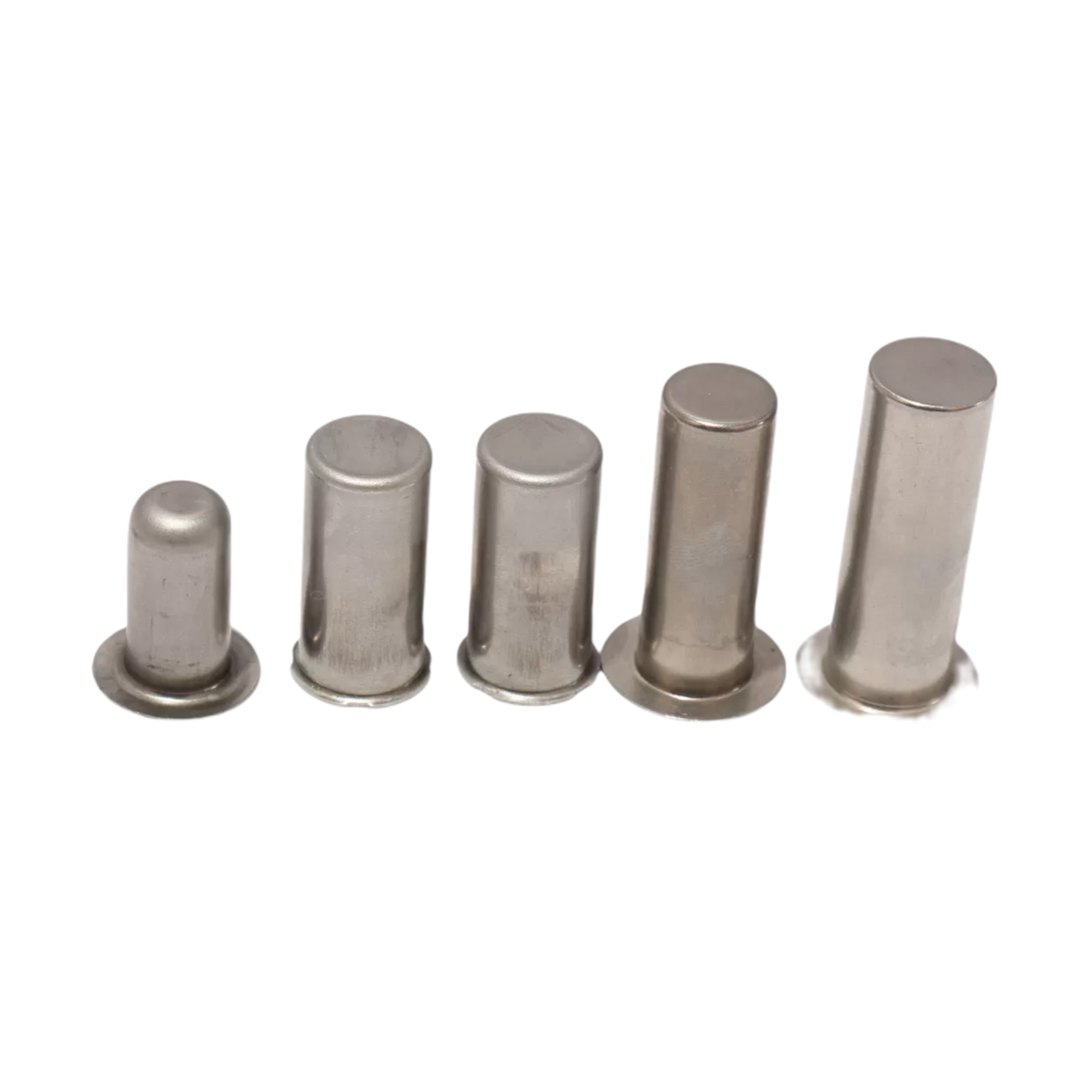

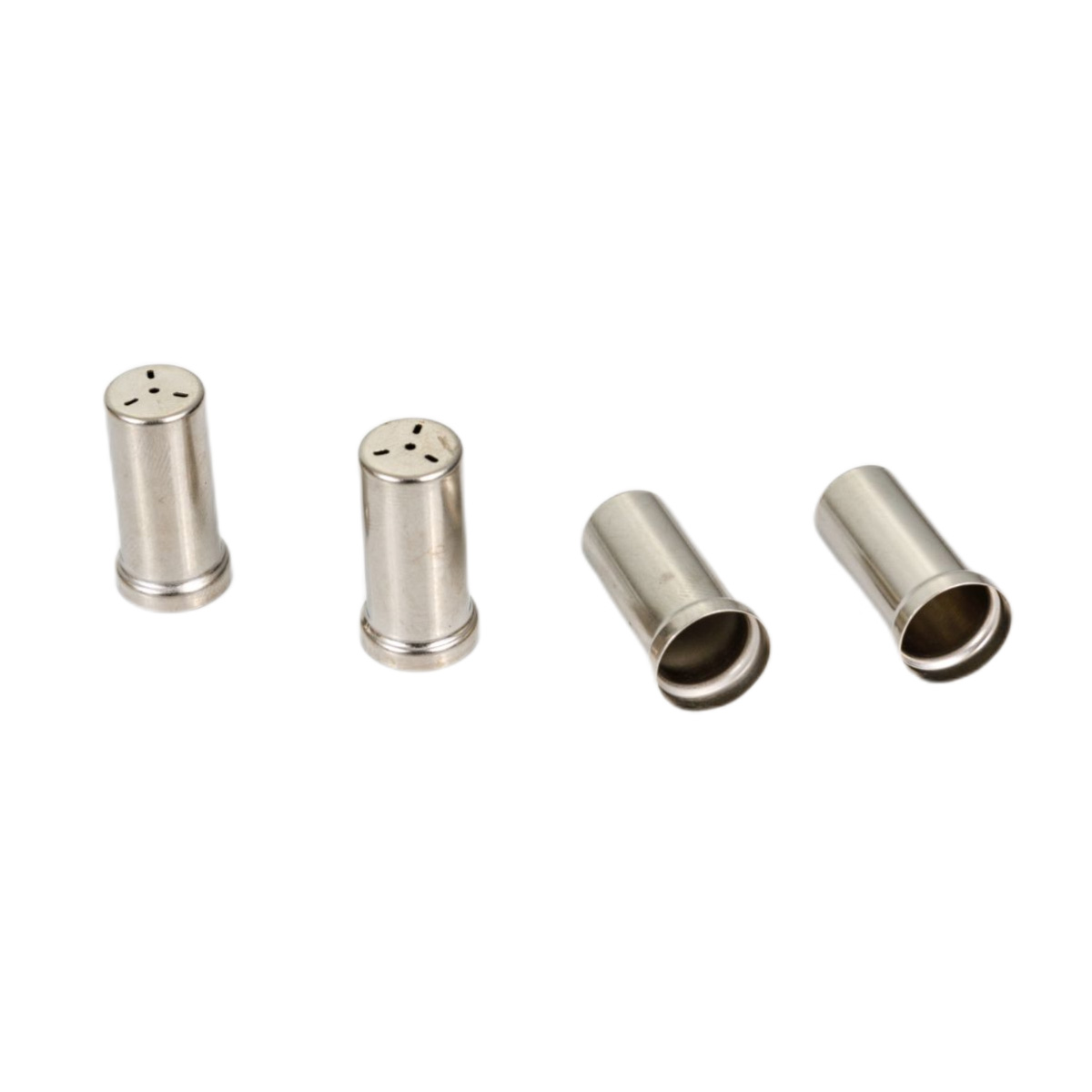

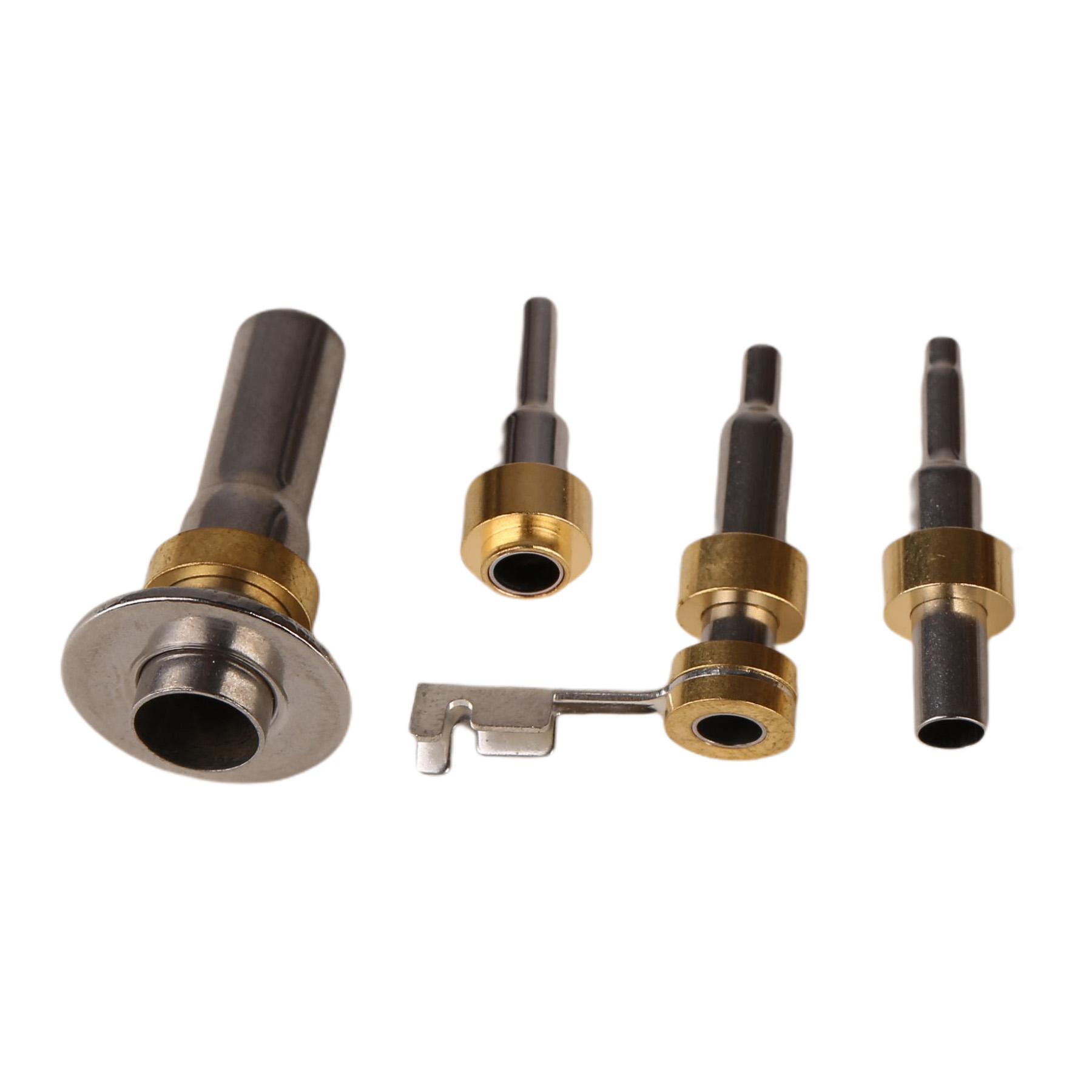

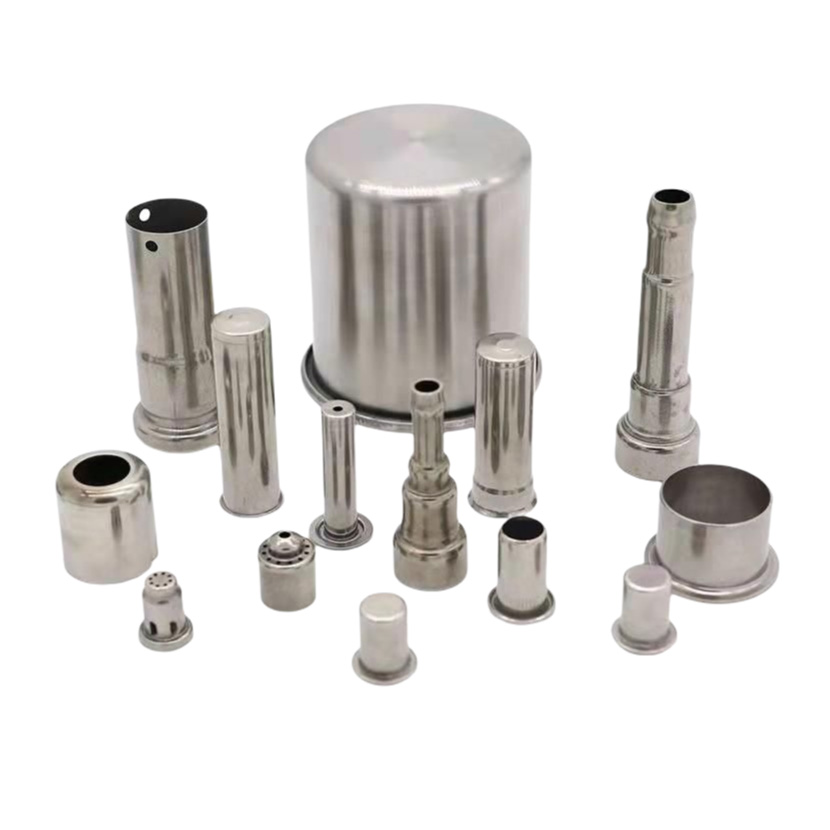

Syväpiirustusosat

1. Mikä on syväpiirustus?

Syväveto on yksi suosituimmista valmistajien käytettävissä olevista metallinmuovausmenetelmistä – se sisältää metallisuulakkeiden käytön tyhjien metallilevyjen muodostamiseksi haluttuun muotoon. Erityisesti, jos luodun esineen syvyys on yhtä suuri tai suurempi kuin sen säde, metallinmuodostusprosessia voidaan kutsua syvävetoksi.

2. Youlin® Deep Drawing Parts -prosessi

Metalliaihiosta alkaen isommasta levystä leikattu metallilevy työnnetään muotin ympärillä olevaan onteloon, joka aloittaa syvävedon aihion piirtämiseksi haluttuun muotoon. Tämä tehdään asteittain, jotta varmistetaan metallin tasainen jakautuminen lopulliseen muotoon, mikä on tärkeää valmiin syvävedetyn komponentin eheyden ja lujuuden säilyttämiseksi.

3. Syväpiirto-osien edut

Youlin®-syväveto-osat ovat erityisen hyödyllisiä suuria määriä valmistettaessa, koska yksikkökustannukset laskevat huomattavasti yksikkömäärän kasvaessa: kun työkalut ja meistit on luotu, prosessi voi jatkua erittäin vähällä seisokki- tai ylläpidolla. Työkalujen rakennuskustannukset ovat alhaisemmat verrattuna vastaaviin valmistusprosesseihin, kuten progressiivinen stanssaus, jopa pienempiä määriä; Näissä tilanteissa syväveto voi myös osoittautua kustannustehokkaimmaksi valmistusratkaisuksi.

Lopputuotteen toimivuutta tarkasteltaessa Youlin® syvävetoosilla on vielä enemmän etuja. Erityisesti tekniikka on ihanteellinen tuotteille, jotka vaativat huomattavaa lujuutta ja minimaalista painoa. Prosessia suositellaan myös tuotteen geometrioille, joita ei voida saavuttaa muilla valmistustekniikoilla.

Syväveto on ehkä hyödyllisintä sylinterimäisten esineiden luomisessa: pyöreä metalliaihio voidaan helposti vetää alas 3D-pyöreäksi esineeksi yhdellä vetosuhteella, mikä minimoi sekä tuotantoajan että kustannukset. Alumiinitölkkien valmistus on yksi esimerkki tämän menetelmän suositusta käytöstä.
Neliöt, suorakulmiot ja monimutkaisemmat geometriat voivat aiheuttaa pieniä komplikaatioita, mutta ne luodaan silti helposti ja tehokkaasti syväpiirustuksen avulla. Tyypillisesti, kun geometrian monimutkaisuus lisääntyy, vetosuhteiden lukumäärä ja tuotantokustannukset kasvavat.
Syväveto voi olla käyttökelpoinen tuotantoratkaisu mille tahansa valmistusprosessille, joka vaatii yhden tai useamman seuraavista:

● Saumattomat osat: Youlin® syvävetoosat luodaan yhdestä metallilevystä

● Nopeat kiertoajat: suuret tuotemäärät valmistetaan helposti syvävetämällä

● Monimutkaiset akselisymmetriset geometriat: syväpiirustus tarjoaa poikkeuksellisen yksityiskohtaista ja tarkkuutta

● Vähemmän teknistä työtä: tarkkuus syväpiirustus voi tuottaa samanlaisia ​​tuloksia kuin tekninen työ nopeammin

4. Huomioitavaa Youlin® Deep Drawing Osat

Kun harkitset syvävedettyä leimaamista valmistustarpeisiisi, on tärkeää tietää seuraavat asiat:

I. Vähennetty materiaalihukkaa: Syvävedetyt leimaukset käyttävät suuremman määrän perusmateriaalia kuin muissa metallinmuodostusprosesseissa, mikä vähentää merkittävästi materiaalihukkaa.

II. Mittaus on kriittinen: Sen lisäksi, että on tärkeää varmistaa, että muotin mitat ovat tarkkoja, on yhtä tärkeää ottaa huomioon materiaalin paksuus ja halutut mitat. Virheelliset mittaukset voivat johtaa ohuisiin seiniin ja epätarkkoihin mittoihin.

III. Veto ja kapeneminen: Syvävedetyn leimauksen perustavanlaatuisen valmistusprosessin vuoksi komponentin yläosan jonkin verran vetoa ja kapenemista ei voida välttää. Tämä tulee ottaa huomioon suunnittelun alkuvaiheessa.

IV. Vaihteleva materiaalipaksuus: Syvävedetyt komponentit ovat tyypillisesti vaihtelevia paksuudeltaan ohuemmilla seinillä ja paksummalla pohjalla. Tätä voidaan lieventää työkaluilla piirustusprosessin päätyttyä.

5. Suositeltavat metallit syvävetoosiin

Syvävetosovellukset hyötyvät myös suuresta määrästä metalleja, jotka voidaan tehokkaasti käsitellä prosessissa. Seuraavia metalleja käytetään tällä hetkellä tuotteiden valmistukseen syvävedolla:

Metalliseos Alumiini Messinki Pronssi Kylmävalssattu teräs Kupari Rauta Hopea Ruostumaton teräs

6. FAQ

K: Mihin syväpiirtämistä käytetään?

V: Syväveto on metallilevyn muovausprosessi, jota käytetään teollisesti kupin muotoisten, laatikon muotoisten ja muiden monimutkaisten kaarevien onttojen levyosien valmistukseen.

K: Kuinka syvävetopuristin toimii?

V: Syvävetopuristin on teollinen valmistusprosessi, jossa metallilevystä muodostetaan asteittain kolmiulotteinen muoto vetämällä metallilevy "aihiosta" mekaanisesti muovaussuuttimeen, joka leikkaa metallin sisään; muodostaen lopulta tuotteen vaaditun muodon.

K: Mitkä seuraavista ovat esimerkki syväpiirtämisestä?

V: Tuotteen valmistaminen nopeammin, tehokkaammin ja laadukkaammin. Yleisimpiä esimerkkejä syvävedosta ovat luultavasti ostamamme olut- tai virvoitusjuomatölkit. Tai keittiön pesualtaat, joita meillä on kotona.
